Matplotlib 수평 막대 그래프 그리기

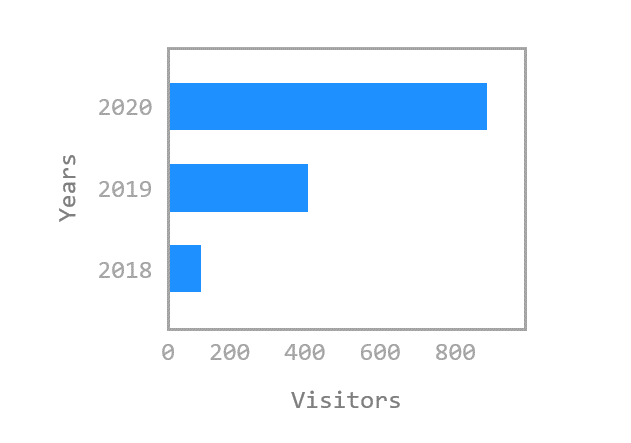

수평 막대 그래프 (Horizontal bar graph)는 범주가 있는 데이터 값을 수평 막대로 표현하는 그래프입니다.

matplotlib.pyplot 모듈의 barh() 함수를 사용해서 수평 막대 그래프를 그리는 방법을 소개합니다.

Keyword: plt.barh(), horizontal bar graph, 수평 막대 그래프

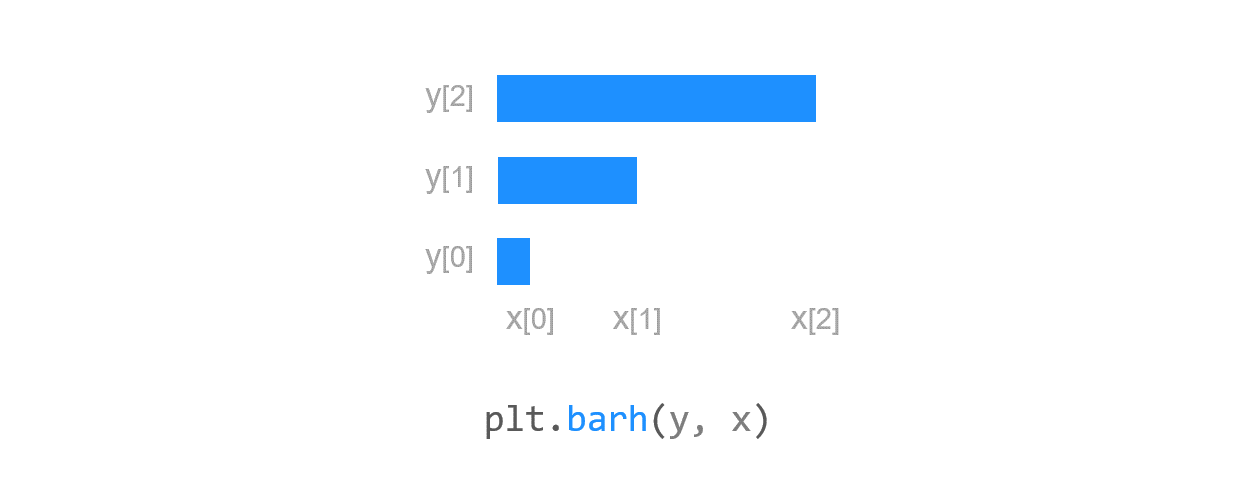

1) 기본 사용

예제

import matplotlib.pyplot as plt
import numpy as np

y = np.arange(3)
years = ['2018', '2019', '2020']
values = [100, 400, 900]

plt.barh(y, values)
plt.yticks(y, years)

plt.show()

연도별로 변화하는 값을 갖는 데이터를 수평 막대 그래프로 나타냈습니다.

years는 Y축에 표시될 연도이고, values는 막대 그래프의 너비로 표시될 x 값 입니다.

먼저 barh() 함수에 NumPy 어레이 [0, 1, 2]와 x 값에 해당하는 리스트 [100, 400, 900]를 입력해줍니다.

다음, yticks()에 y와 years를 입력해주면, Y축의 눈금 레이블에 ‘2018’, ‘2019’, ‘2020’이 순서대로 표시됩니다.

결과는 아래와 같습니다.

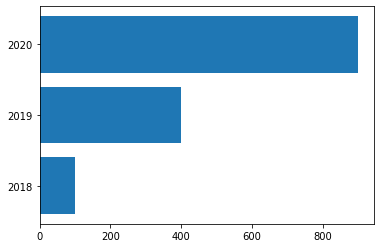

Matplotlib 수평 막대 그래프 그리기 - 기본 사용

2) 색상 지정하기

예제1

import matplotlib.pyplot as plt
import numpy as np

y = np.arange(3)
years = ['2018', '2019', '2020']
values = [100, 400, 900]

plt.barh(y, values, color='y')
# plt.barh(y, values, color='dodgerblue')
# plt.barh(y, values, color='C2')
# plt.barh(y, values, color='#e35f62')
plt.yticks(y, years)

plt.show()

plt.barh() 함수의 color 파라미터를 사용해서 수평 막대의 색상을 지정할 수 있습니다.

예제에서는 네 가지의 색상을 사용했습니다.

Matplotlib의 다양한 색상에 대해서는 Matplotlib 색상 지정하기 페이지를 참고하세요.

결과는 아래와 같습니다.

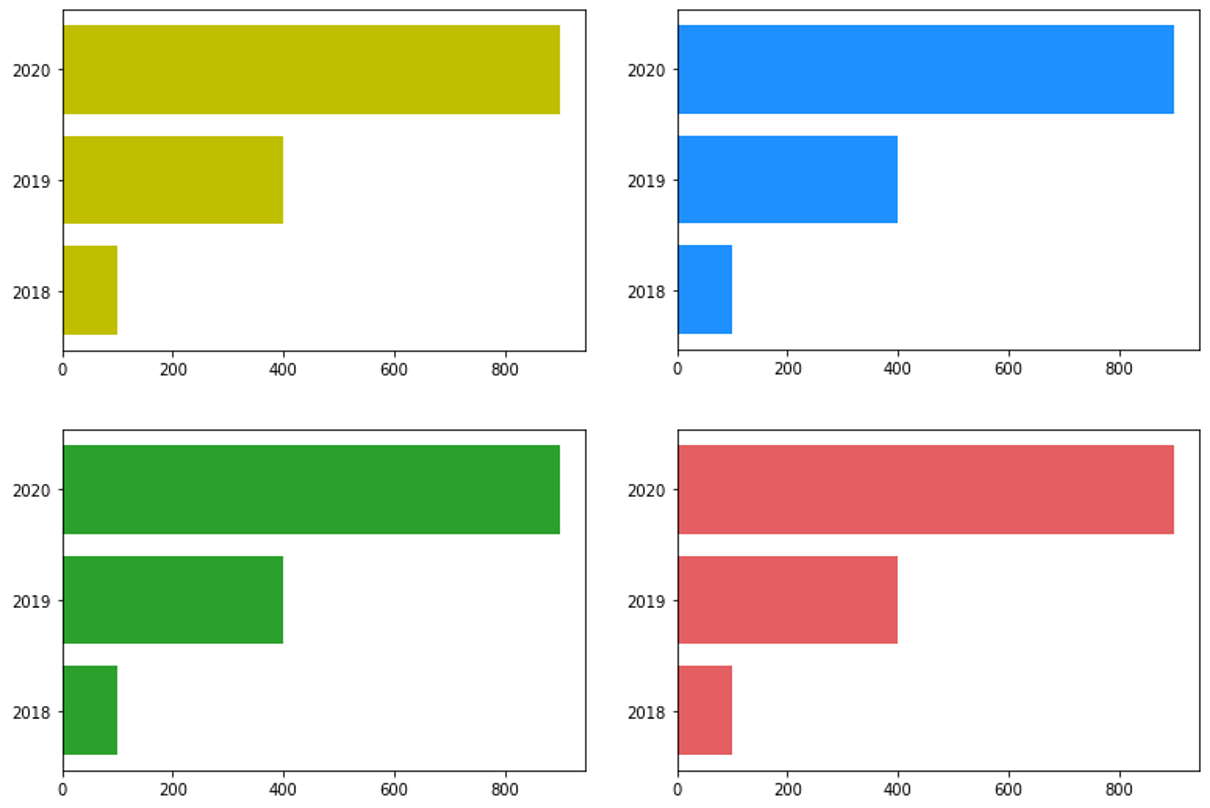

Matplotlib 수평 막대 그래프 그리기 - 색상 지정하기 1

예제2

import matplotlib.pyplot as plt
import numpy as np

y = np.arange(3)
years = ['2018', '2019', '2020']
values = [100, 400, 900]
colors = ['y', 'dodgerblue', 'C2']

plt.barh(y, values, color=colors)
plt.yticks(y, years)

plt.show()

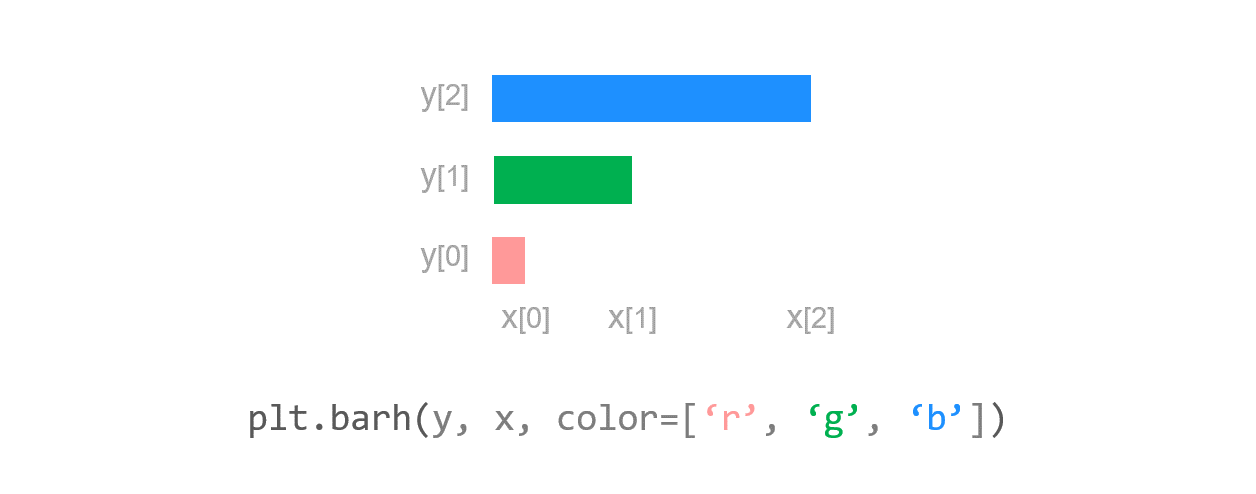

plt.barh() 함수의 color 파라미터에 색상의 이름을 리스트의 형태로 입력하면,

수평 막대의 색상을 각각 다르게 지정할 수 있습니다.

결과는 아래와 같습니다.

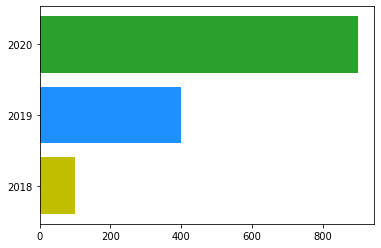

Matplotlib 수평 막대 그래프 그리기 - 색상 지정하기 2

3) 막대 높이 지정하기

예제

import matplotlib.pyplot as plt
import numpy as np

y = np.arange(3)
years = ['2018', '2019', '2020']
values = [100, 400, 900]

plt.barh(y, values, height=0.4)
# plt.barh(y, values, height=0.6)
# plt.barh(y, values, height=0.8)
# plt.barh(y, values, height=1.0)
plt.yticks(y, years)

plt.show()

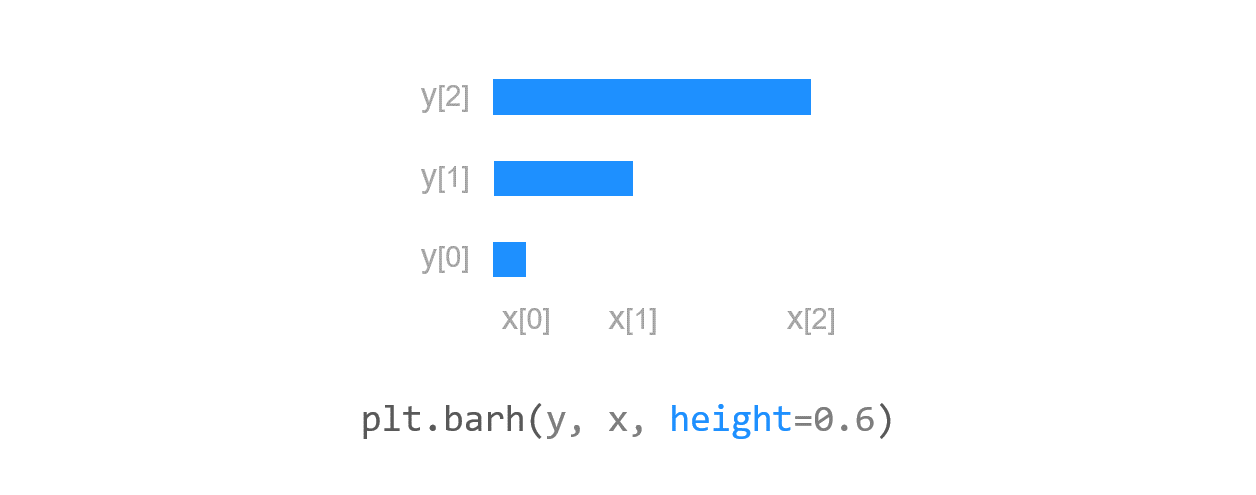

plt.barh() 함수의 height 파라미터는 막대의 높이를 지정합니다.

예제에서는 막대의 높이를 0.4/0.6/0.8/1.0으로 지정했고, 디폴트는 0.8입니다.

결과는 아래와 같습니다.

Matplotlib 수평 막대 그래프 그리기 - 막대 높이 지정하기

4) 스타일 꾸미기

예제

import matplotlib.pyplot as plt
import numpy as np

y = np.arange(3)
years = ['2018', '2019', '2020']
values = [100, 400, 900]

plt.barh(y, values, align='edge', edgecolor='#eee',
         linewidth=5, tick_label=years)

plt.show()

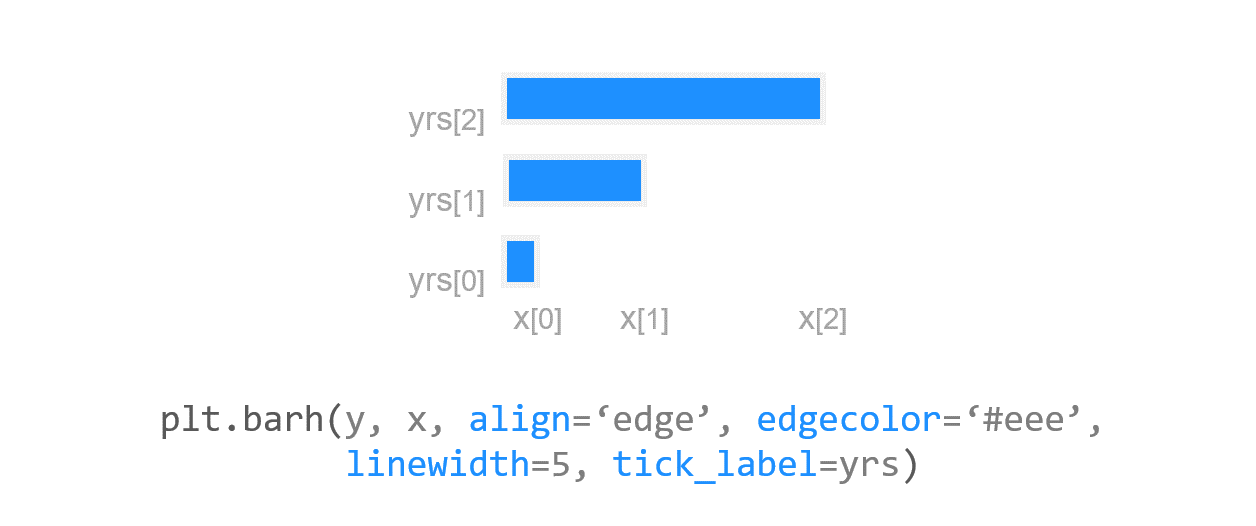

이번에는 수평 막대 그래프의 테두리의 색, 두께 등 스타일을 적용해 보겠습니다.

align은 눈금과 막대의 위치를 조절합니다. 디폴트는 ‘center’이며, ‘edge’로 설정하면 막대의 아래쪽 끝에 눈금이 표시됩니다.

edgecolor는 막대의 테두리 색, linewidth는 테두리의 두께를 지정합니다.

tick_label을 리스트 또는 어레이 형태로 지정하면, 틱에 문자열을 순서대로 나타낼 수 있습니다.

결과는 아래와 같습니다.

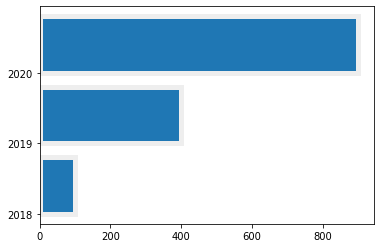

Matplotlib 수평 막대 그래프 그리기 - 스타일 꾸미기
