호 그리기 (drawArc)

drawArc()는 호를 그릴 때 사용합니다.

drawArc()에 x, y, width, height, start-angle, span-angle 순서로 숫자를 입력합니다.

아래 그림을 참고하세요.

../_images/8_7_draw_arc_intro.png

start-angle, span-angle에 각도를 숫자로 입력할 때 0 (0도)부터 5760 (360도)까지의 숫자를 입력합니다.

예를 들어 30도를 나타내고 싶다면 30 * 16을 입력합니다.


예제

## Ex 8-7. 호 그리기 (drawArc).

import sys
from PyQt5.QtWidgets import QWidget, QApplication
from PyQt5.QtGui import QPainter, QPen, QColor, QBrush
from PyQt5.QtCore import Qt


class MyApp(QWidget):

    def __init__(self):
        super().__init__()
        self.initUI()

    def initUI(self):
        self.setGeometry(300, 300, 400, 300)
        self.setWindowTitle('drawArc')
        self.show()

    def paintEvent(self, e):
        qp = QPainter()
        qp.begin(self)
        self.draw_arc(qp)
        qp.end()

    def draw_arc(self, qp):
        qp.setPen(QPen(Qt.black, 3))
        qp.drawArc(20, 20, 100, 100, 0 * 16, 30 * 16)
        qp.drawText(60, 100, '30°')

        qp.drawArc(150, 20, 100, 100, 0 * 16, 60 * 16)
        qp.drawText(190, 100, '60°')

        qp.drawArc(280, 20, 100, 100, 0 * 16, 90 * 16)
        qp.drawText(320, 100, '90°')

        qp.drawArc(20, 140, 100, 100, 0 * 16, 180 * 16)
        qp.drawText(60, 270, '180°')

        qp.drawArc(150, 140, 100, 100, 0 * 16, 270 * 16)
        qp.drawText(190, 270, '270°')

        qp.drawArc(280, 140, 100, 100, 0 * 16, 360 * 16)
        qp.drawText(320, 270, '360°')


if __name__ == '__main__':
    app = QApplication(sys.argv)
    ex = MyApp()
    sys.exit(app.exec_())

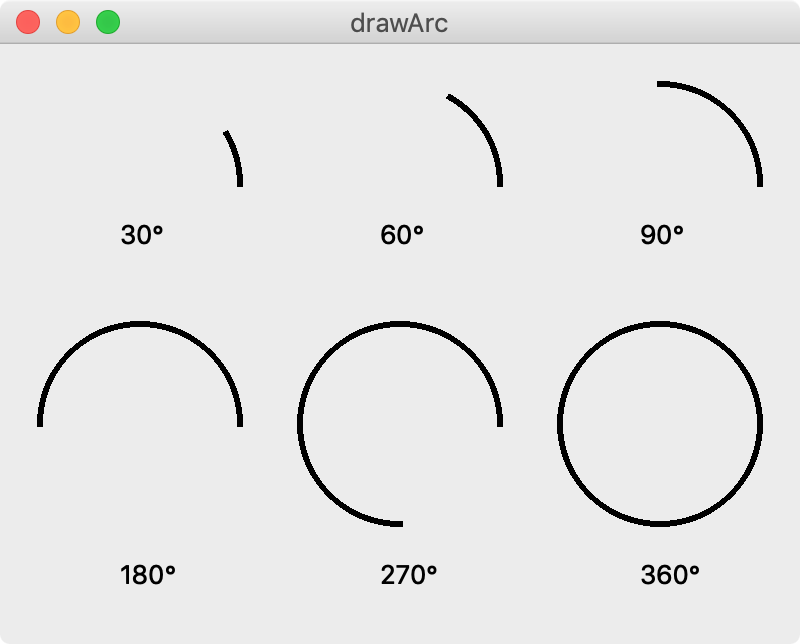

각도에 따라 다양한 호가 그려집니다.

결과는 아래와 같습니다.


../_images/8_7_draw_arc_01.png

그림 8-7. 호 그리기.
