파이 그리기 (drawPie)

drawPie()는 파이 모양을 그리는데 사용합니다.

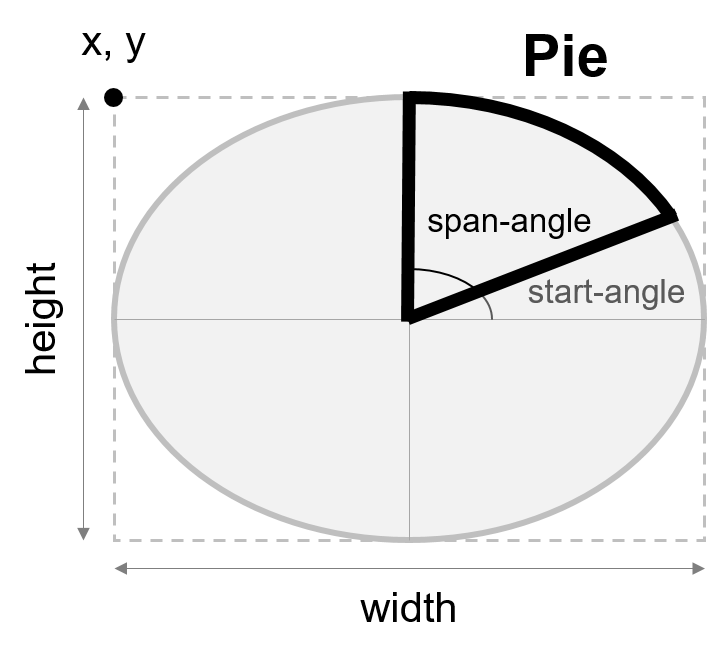

drawArc(), drawChord()와 마찬가지로 drawPie()에 x, y, width, height, start-angle, span-angle의 순서로 숫자를 입력합니다.

아래 그림을 참고하세요.

../_images/8_9_draw_pie_intro.png

start-angle, span-angle에 각도를 숫자로 입력할 때 0 (0도)부터 5760 (360도)까지의 숫자를 입력합니다.

예를 들어 30도를 나타내고 싶다면 30 * 16을 입력합니다.


예제

## Ex 8-9. 파이 그리기 (drawPie).

import sys
from PyQt5.QtWidgets import QWidget, QApplication
from PyQt5.QtGui import QPainter, QPen, QColor, QBrush
from PyQt5.QtCore import Qt


class MyApp(QWidget):

    def __init__(self):
        super().__init__()
        self.initUI()

    def initUI(self):
        self.setGeometry(300, 300, 400, 300)
        self.setWindowTitle('drawPie')
        self.show()

    def paintEvent(self, e):
        qp = QPainter()
        qp.begin(self)
        self.draw_pie(qp)
        qp.end()

    def draw_pie(self, qp):
        qp.setPen(QPen(Qt.black, 3))
        qp.drawPie(20, 20, 100, 100, 0 * 16, 30 * 16)
        qp.drawText(60, 100, '30°')

        qp.drawPie(150, 20, 100, 100, 0 * 16, 60 * 16)
        qp.drawText(190, 100, '60°')

        qp.drawPie(280, 20, 100, 100, 0 * 16, 90 * 16)
        qp.drawText(320, 100, '90°')

        qp.drawPie(20, 140, 100, 100, 0 * 16, 180 * 16)
        qp.drawText(60, 270, '180°')

        qp.drawPie(150, 140, 100, 100, 0 * 16, 270 * 16)
        qp.drawText(190, 270, '270°')

        qp.drawPie(280, 140, 100, 100, 0 * 16, 360 * 16)
        qp.drawText(320, 270, '360°')


if __name__ == '__main__':
    app = QApplication(sys.argv)
    ex = MyApp()
    sys.exit(app.exec_())

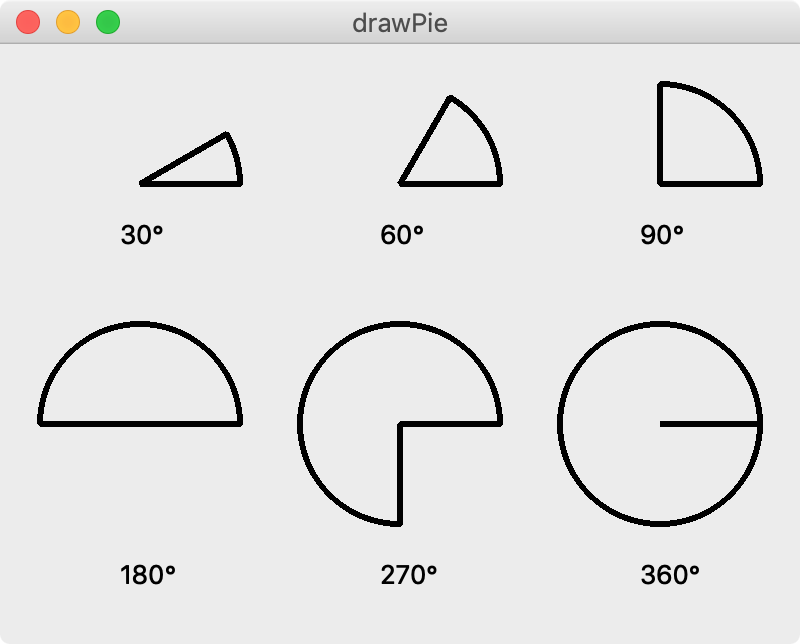

다양한 중심각을 갖는 파이를 그렸습니다.

결과는 아래와 같습니다.


../_images/8_9_draw_pie_01.png

그림 8-9-1. 파이 그리기1.


def draw_pie(self, qp):
    brush = QBrush(Qt.SolidPattern)
    qp.setBrush(brush)
    qp.drawPie(20, 10, 100, 100, 30 * 16, 120 * 16)
    qp.drawText(20, 90, 'Qt.SolidPattern')

    brush = QBrush(Qt.Dense1Pattern)
    qp.setBrush(brush)
    qp.drawPie(150, 10, 100, 100, 30 * 16, 120 * 16)
    qp.drawText(150, 90, 'Qt.Dense1Pattern')

    brush = QBrush(Qt.Dense2Pattern)
    qp.setBrush(brush)
    qp.drawPie(280, 10, 100, 100, 30 * 16, 120 * 16)
    qp.drawText(280, 90, 'Qt.Dense2Pattern')

    brush = QBrush(Qt.HorPattern)
    qp.setBrush(brush)
    qp.drawPie(20, 110, 100, 100, 0 * 16, 135 * 16)
    qp.drawText(20, 190, 'Qt.HorPattern')

    brush = QBrush(Qt.VerPattern)
    qp.setBrush(brush)
    qp.drawPie(150, 110, 100, 100, 0 * 16, 135 * 16)
    qp.drawText(150, 190, 'Qt.VerPattern')

    brush = QBrush(Qt.CrossPattern)
    qp.setBrush(brush)
    qp.drawPie(280, 110, 100, 100, 0 * 16, 135 * 16)
    qp.drawText(280, 190, 'Qt.CrossPattern')

    brush = QBrush(Qt.BDiagPattern)
    qp.setBrush(brush)
    qp.drawPie(20, 210, 100, 100, 45 * 16, 135 * 16)
    qp.drawText(20, 290, 'Qt.BDiagPattern')

    brush = QBrush(Qt.FDiagPattern)
    qp.setBrush(brush)
    qp.drawPie(150, 210, 100, 100, 45 * 16, 135 * 16)
    qp.drawText(150, 290, 'Qt.FDiagPattern')

    brush = QBrush(Qt.DiagCrossPattern)
    qp.setBrush(brush)
    qp.drawPie(280, 210, 100, 100, 45 * 16, 135 * 16)
    qp.drawText(270, 290, 'Qt.DiagCrossPattern')

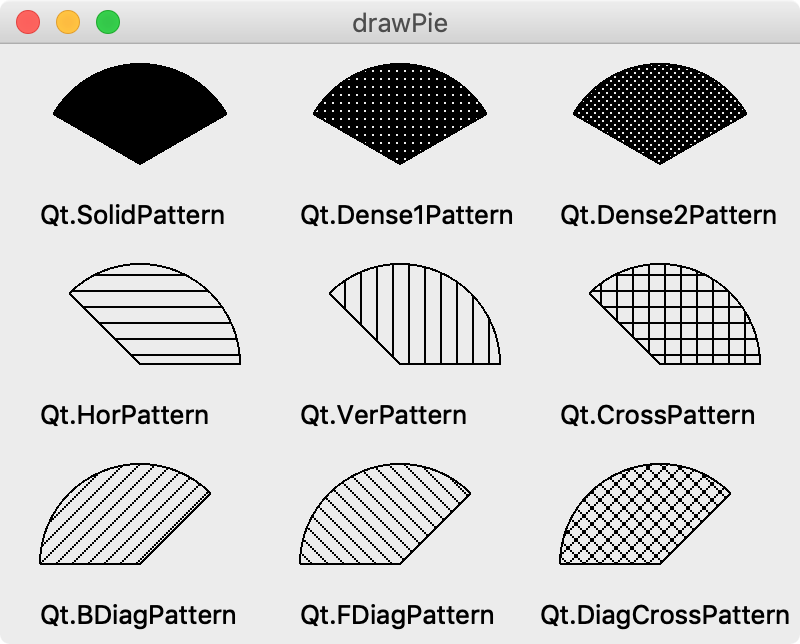

QBrush()와 setBrush()를 이용하면 파이를 그릴 때 채우기 패턴을 다양하게 설정할 수 있습니다.

결과는 아래 그림과 같습니다.


../_images/8_9_draw_pie_02.png

그림 8-9-2. 파이 그리기2.
