직사각형 그리기 (drawRect)

drawRect() 메서드를 이용해서 다양한 스타일의 직사각형을 그릴 수 있습니다.

drawRect()에 x, y, width, height 순서로 숫자를 입력합니다.

아래 그림을 참고하세요.

예제

## Ex 8-3. 직사각형 그리기 (drawRect).

import sys
from PyQt5.QtWidgets import QWidget, QApplication
from PyQt5.QtGui import QPainter, QPen, QColor, QBrush
from PyQt5.QtCore import Qt


class MyApp(QWidget):

    def __init__(self):
        super().__init__()
        self.initUI()

    def initUI(self):
        self.setGeometry(300, 300, 400, 300)
        self.setWindowTitle('drawRect')
        self.show()

    def paintEvent(self, e):
        qp = QPainter()
        qp.begin(self)
        self.draw_rect(qp)
        qp.end()

    def draw_rect(self, qp):
        qp.setBrush(QColor(180, 100, 160))
        qp.setPen(QPen(QColor(60, 60, 60), 3))
        qp.drawRect(20, 20, 100, 100)

        qp.setBrush(QColor(40, 150, 20))
        qp.setPen(QPen(Qt.blue, 2))
        qp.drawRect(180, 120, 50, 120)

        qp.setBrush(Qt.yellow)
        qp.setPen(QPen(Qt.red, 5))
        qp.drawRect(280, 30, 80, 40)


if __name__ == '__main__':
    app = QApplication(sys.argv)
    ex = MyApp()
    sys.exit(app.exec_())

setBrush()와 setPen()을 이용해서 사각형 면의 색깔과 선의 색깔, 두께를 다양하게 설정합니다.

결과는 아래와 같습니다.

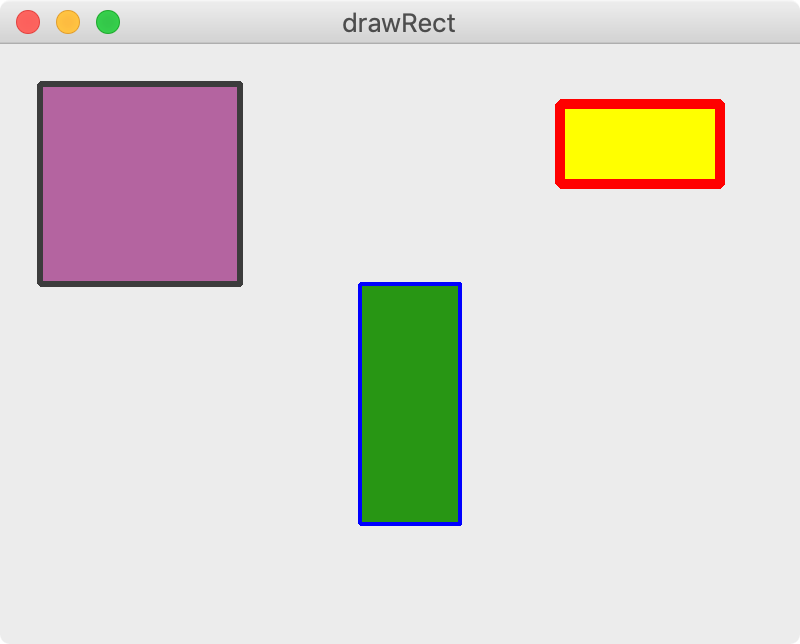

그림 8-3-1. 직사각형 그리기1.

def draw_rect(self, qp):
    brush = QBrush(Qt.SolidPattern)
    qp.setBrush(brush)
    qp.drawRect(20, 10, 100, 60)
    qp.drawText(20, 90, 'Qt.SolidPattern')

    brush = QBrush(Qt.Dense1Pattern)
    qp.setBrush(brush)
    qp.drawRect(150, 10, 100, 60)
    qp.drawText(150, 90, 'Qt.Dense1Pattern')

    brush = QBrush(Qt.Dense2Pattern)
    qp.setBrush(brush)
    qp.drawRect(280, 10, 100, 60)
    qp.drawText(280, 90, 'Qt.Dense2Pattern')

    brush = QBrush(Qt.HorPattern)
    qp.setBrush(brush)
    qp.drawRect(20, 110, 100, 60)
    qp.drawText(20, 190, 'Qt.HorPattern')

    brush = QBrush(Qt.VerPattern)
    qp.setBrush(brush)
    qp.drawRect(150, 110, 100, 60)
    qp.drawText(150, 190, 'Qt.VerPattern')

    brush = QBrush(Qt.CrossPattern)
    qp.setBrush(brush)
    qp.drawRect(280, 110, 100, 60)
    qp.drawText(280, 190, 'Qt.CrossPattern')

    brush = QBrush(Qt.BDiagPattern)
    qp.setBrush(brush)
    qp.drawRect(20, 210, 100, 60)
    qp.drawText(20, 290, 'Qt.BDiagPattern')

    brush = QBrush(Qt.FDiagPattern)
    qp.setBrush(brush)
    qp.drawRect(150, 210, 100, 60)
    qp.drawText(150, 290, 'Qt.FDiagPattern')

    brush = QBrush(Qt.DiagCrossPattern)
    qp.setBrush(brush)
    qp.drawRect(280, 210, 100, 60)
    qp.drawText(280, 290, 'Qt.DiagCrossPattern')

Qt.SolidPattern, Qt.Dense1Pattern 등을 이용해서 직사각형의 채우기 패턴을 설정할 수 있습니다.

결과는 아래와 같습니다.

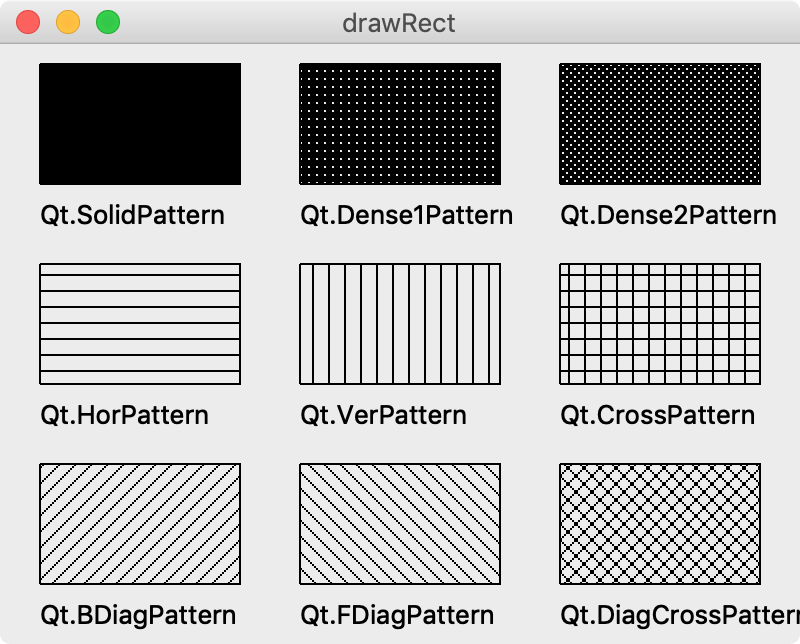

그림 8-3-2. 직사각형 그리기2.
